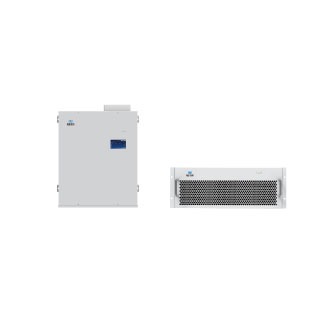

APF-B有源濾波器
- 行業領先的IGBT冗余設計
- 毫秒級動態響應，全響應時間小于2ms
- 容性感性無功補償功率因數>0.99
- 輸出采用交錯并聯控制方式，可減少近40% 的波紋電流
技術參數
型號
APF 50A
APF 100A
APF 150A
系統參數
電網電壓
400V（-40% ~ +20%）
電網頻率
50 Hz（±10%）
可并聯臺數
不限
整機效率
最高達98%
接線方式
三相三線/ 三相四線
熱損耗
<2%
CT 互感器
100/5 ~ 10000/5
進線方式
后進線/ 上進線
出風方式
前后/ 上下
性能指標
響應時間
＜2ms
諧波補償次數
2 ~ 51 次
冷卻模式
智能風冷
噪聲指標
＜58dB
固定方式
抽屜式，壁掛式
尺寸(mm)
寬×深×高
抽屜式：400*570*150
壁掛式：400*150*570
抽屜式：500*590*190
壁掛式：505*190*590
凈重
35kg
45kg
環境參數
海拔
≤2000m，2000m～4000m 降額
運行溫度
-10℃ ~ +50℃（40℃以上降額使用）
相對濕度
5% ~ 95%, 無冷凝
