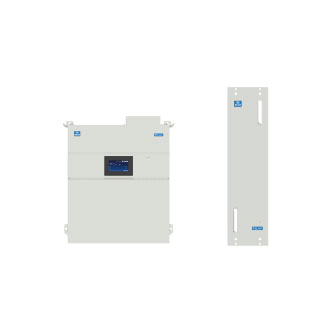

APF有源濾波器
- 模塊控制單板倉高達IP6X防塵等級
- 行業領先的IGBT冗余設計
- 2~51次諧波補償電流畸變率THDi<5%
- 容性感性無功補償功率因數>0.99
- 三相不平衡治理
- 三相不平衡度Ei< 5%
技術參數
型號
額定容量
220V
20A/35A/50A/100A/125A/150A
400V
20A/35A/50A/100A/125A/150A
480V
100A/125A
系統參數
電網電壓
220V（-15% ～ +20%）
400V（-40% ~ +20%）
480V（-40% ～ +10%）
電網頻率
50 Hz（±10%）
可并聯臺數
不限
整機效率
最高達98%
接線方式
三相三線/ 三相四線
三相三線
熱損耗
<2%
CT 互感器
100/5 ~ 10000/5
進線方式
后進線/ 上進線
出風方式
前后/ 上下
性能指標
響應時間
＜2ms
諧波補償次數
2 ~ 51 次
冷卻模式
智能風冷
噪聲指標
＜58dB
固定方式
抽屜式，壁掛式，立式
尺寸
寬×深×高
220V/400V
480V
20A/35A
50A/100A
125A/150A
100A/125A
抽屜式：442×485×90
壁掛式：442×90×485
抽屜式：500*590*150
壁掛式：505*175*640
立式：170*525*590
抽屜式：500*590*170
壁掛式：505*195*640
立式：170*525*590
抽屜式：500*590*170
壁掛式：505*195*640
立式：170*525*590
凈重
20kg
35kg
45kg
45kg
環境參數
海拔
≤2000m，2000m～4000m 降額
運行溫度
-10℃ ~ +50℃（40℃以上降額使用）
相對濕度
5% ~ 95%, 無冷凝
