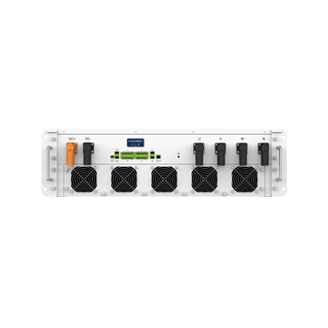

儲能變流器125K（CE）
- 歐洲標準安規和電磁兼容
- 榮獲TUV萊恩CE認證
- 控制艙IP6X多重防護
- 采用先進的三電平拓撲技術
- 轉換效率最高可達98.5%
- 支持多機離網并聯運行
- 支持鉛酸電池，鋰電池等電池
- 支持電池蔟管理
- 支持RS485/Ethernet/CAN通訊
- 支持并離網PQ，VF運行
- 環境溫度45℃不降額
- 運行狀態在線監測，故障快速消缺
技術參數
型號
HNESPS
125-34M0
HNESPS
125-44M0
HNESPS
125-34M0Q
HNESPS
125-44M0Q
直流側參數
直流工作電壓
600 ～ 950Vdc（三相三線）
650 ～ 950Vdc（三相四線）
最大直流電功率
154kW
最大直流電流
222A
過電壓等級
Ⅱ
額定電壓
832V
交流側參數（并網）
額定功率
400Vac（-15%~+15%）
額定電壓
50Hz（-10%~+10%）
額定輸出電流
180A
最大輸出電流
228A
額定功率
125kW
輸出最大功率
150kW
輸出諧波
＜3%
功率因數
＞0.99
功率因數可調范圍
-1~+1
接線方式
三相三線+PE、三相四線+PE
最大效率
98.5%
過載能力
110% 負載，10 分鐘；120% 負載，1 分鐘
直流分量
＜0.5%（輸出電流額定值）
交流側參數（離網）
額定輸出電壓
400Vac
交流電壓諧波
＜3%（線性負載）
額定頻率
50Hz
額定輸出功率
125kW
最大視在功率壓
150kVA
最大輸出電流
216A
環境指標
工作溫度
-40℃~60℃（>45℃降額運行）
儲存溫度
-40℃~70℃
相對濕度
0 ～ 100%（無凝露）
海拔高度
4000m（>2000m 降額）
噪音
<70dB
保護特性
具備功能
交流過流保護、 交流過壓保護、 交流短路保護、防孤島保護、 直流反接保護等
常規參數
尺寸(mm)?
寬×深×高
800*800*235mm
安裝方式
水平，側臥
重量
72kg
防護等級
控制艙 IP6X，功率艙 IP20
冷卻方式
智能強制風冷
通信方式
調度
RS485/Ethernet
BMS
RS485/CAN
協議
ModbusRTU/Modbus TCP/CAN
顯示
LED，藍牙（選配）
