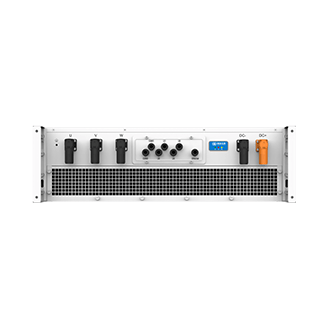

儲能變流器200k
- 具備一次調頻、源網側快速調度功能
- 電網適應性好，支持高低穿，通過LVRT/HVRT第三方認證
- 電網調度功率響應時間＜20ms
- 四象限運行, 具備電池充放電簇級管理功能
- 具備VSG、VF、PQ等運行模式
- 多機離網并聯，支持電網黑啟動
- 三電平拓撲，最高99%轉換效率，電能質量更優
- 各模塊獨立運行，系統在線率99%
- 智能風冷, 45℃環溫不降額，1.1倍可長期過載（環溫30℃）
- 控制艙IP6X多重防護
- 標配交直流防雷設計
- 適應復雜應用環境
技術參數
型號
HNESPS200-36M0
直流側參數
直流工作電壓
三相三線：1000 ～ 1500Vdc
最大直流功率
246kW
最大直流電流
224A
過電壓等級
Ⅱ
額定電壓
1200V
交流側參數（并網）
額定電壓
690Vac（-15%~+15%）
額定頻率
50Hz (-10%~+10%)
額定輸出電流
167A
最大輸出電流
200A
額定功率
200kW
輸出最大功率
240kW
輸出諧波
＜3%
功率因數
＞0.99
功率因數可調范圍
-1~+1
接線方式
三相三線+PE
最大效率
98.5%
過載能力
110% 負載，長期運行；120% 負載，10 分鐘
直流分量
＜0.5%（輸出電流額定值）
交流側參數（離網）
額定輸出電壓
690Vac
交流電壓諧波
＜3%（線性負載）
額定頻率
50Hz/60Hz
額定輸出功率
200kW
最大視在功率
240kVA
最大輸出電流
200A
環境指標
工作溫度
-40℃~60℃（>45℃降額運行）
儲存溫度
-40℃~70℃
相對濕度
0 ～ 100%（無凝露）
海拔高度
4000m（>2000m 降額）
噪音
<70dB
保護特性
具備功能
交流過流保護、 交流過壓保護、 交流短路保護、防孤島保護、 直流反接保護等
常規參數
尺寸(mm)?
寬×深×高
800*800*235mm（抽屜式）
安裝方式
水平，側臥
重量
72kg
防護等級
控制艙 IP6X，功率艙 IP20
冷卻方式
智能強制風冷
通信方式
調度
RS485/Ethernet
BMS
RS485/CAN
協議
MODBUS RTU/MODBUS TCP/IEC104/CAN
顯示
LED，藍牙（選配）
