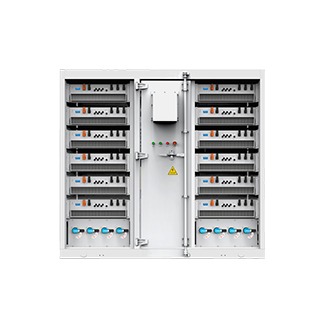

儲能變流升壓一體機
- 可靠的系統設計，充分的測試與驗證
- IP54適應復雜應用環境
- 交直流側被動保護
- 支持鉛酸電池，鋰電池，鈉離子等電池
- 簇級電池管理，支持新舊電池混用
- 兼容RS485/Ethernet/CAN
- 采用先進的三電平拓撲，轉換效率最高可達99%
- 電網適應性好、LVRT/HVRT、無功調節、功率響應快
- 支持離網并機、黑啟動
- 一體化設計、高度集成
- 模塊獨立運行、靈活度高、運維便捷
技術參數
型號
HNESCI
3440/16-1D
HNESCI
4300/20-1D
HNESCI
5160/24-1D
直流側參數
直流工作電壓
1000～1500Vdc
最大直流功率
16*263kW
20*263kW
24*263kW
最大直流電流
16*241A
20*241A
24*241A
交流側參數
額定功率
3440kW
4300kW
2580kW
額定電壓
12/35kV
額定頻率
50Hz/60Hz (±5Hz)
輸出諧波
＜3%
功率因數
-1~+1
過載能力
110% 負載，10 分鐘；120% 負載，1 分鐘
環境指標
工作溫度
-40℃~60℃（>45℃降額運行）
儲存溫度
-40℃~70℃
相對濕度
0 ～ 100%（無凝露）
海拔高度
4000m（>2000m 降額）
常規參數
尺寸(mm)?
寬×深×高
6500*3000*2900
6500*3000*2900
7000*3000*2900
安裝方式
下進下出
防護等級
IP54
冷卻方式
智能風冷
通信方式
調度
RS485/Ethernet
BMS
RS485/CAN
協議
ModbusRTU/Modbus TCP/CAN
