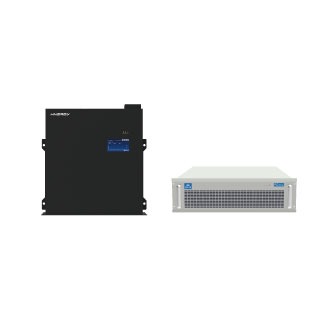

SVG靜止無功發生器
- 行業領先的IGBT冗余設計
- 毫秒級動態響應，全響應時間小于2ms
- 容性感性無功補償功率因數>0.99
- 輸出采用交錯并聯控制方式，可減少近40% 的波紋電流
技術參數
型號
220V
400V
480V
額定容量
15kvar/25kvar/
35kvar/50kvar
15kvar /25kvar /35kvar
/50kvar/75kvar/100kvar
100kvar
系統參數
電網電壓
220V（-15% ～ +20%）
400V（-40% ~ +20%）
480V（-40% ～ +10%）
電網頻率
50 Hz（±10%）
可并聯臺數
不限
整機效率
最高達98%
接線方式
三相三線/ 三相四線
三相三線
熱損耗
<2%
CT 互感器
100/5 ~ 10000/5
進線方式
后進線/ 上進線
出風方式
前后/ 上下
性能指標
響應時間
＜2ms
功率因數
從-1 ～ 1 可調
冷卻模式
智能風冷
噪聲指標
＜58dB
固定方式
抽屜式，壁掛式，立式
尺寸(mm)
寬×深×高
15kvar /25kvar/35kvar
15kvar /25kvar
100kvar
抽屜式：500*590*150
壁掛式：505*175*640
立式：170*525*590
抽屜式：442*485*90
壁掛式：442*90*485
凈重
35kg
20kg
尺寸(mm)
寬×深×高
50kvar
35kvar/50kvar/75kvar
100kvar
抽屜式：500*590*150
壁掛式：505*175*640
立式：170*525*590
抽屜式：500*590*150
壁掛式：505*175*640
立式：170*525*590
抽屜式：500*590*170
壁掛式：505*195*640
立式：170*525*590
抽屜式：500*590*170
壁掛式：505*195*640
立式：170*525*590
凈重
20kg
35kg
45kg
45kg
環境參數
海拔
≤2000m，2000m～4000m 降額
運行溫度
-10℃ ~ +50℃（40℃以上降額使用）
相對濕度
5% ~ 95%, 無冷凝
